Differenzdruck

Differenzdruck-Messumformer

ZDT-N

Differenzdrucktransmitter für Niederdruck - ZDT-N

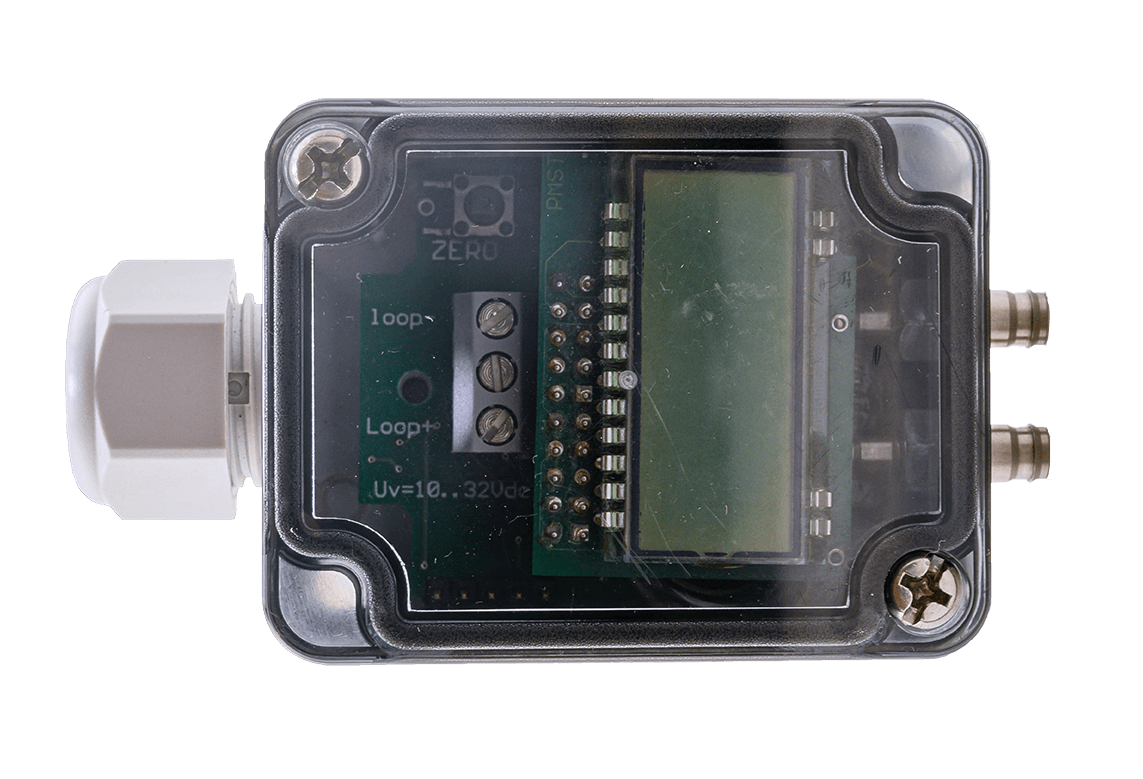

Drucksensor Differenzdruck transmitter mit Display

Vielseitig einsetzbarer und zuverlässiger Differenzdrucktransmitter zur Messung an Luft und anderen nicht-aggressiven Medien

Messbereiche

  • 1 / 2 / 4 bar
  • 2,5 / 5 /10 bar
  • 12,5 / 25 /50 bar
  • 50 / 100 /200 bar
  • Überdruck 2,5* x Nenndruck

Zulassungen

  • EMV- und ESD-geprüft nach:
    • EN 50082-1
    • EN 50082-2

Betriebsspannung

  • Wahlweise:
    • 14…30 V DC (0…10 V)
    • 12…30 V DC (4…20 mA)

Messparameter

  • Linearitätsfehler +/- 1% FS
  • Gesamtfehler +/- 2,5% FS

Umgebungsbedingungen

  • Betriebstemperaturbereich: 0…+50°C
  • Lagertemperaturbereich: -20…+120°C



  • Anwendungsmöglichkeiten:
    • Filterüberwachung
    • Medizintechnik
    • Umwelttechnik
    • Prozesstechnik
    • Klimatechnik
    • Prüftechnik
  • Lieferumfang:
    • Differenzdrucktransmitter ZDT-N
  • Bestelloptionen:
    • Gewünschter Druckbereich, wie angegeben
    • Ausgangssignal, wie angegeben
    • Prozessanschluss; andere auf Anfrage
    • LCD-Display

ZDT-H

Differenzdrucktransmitter für Hochdruck - ZDT-H

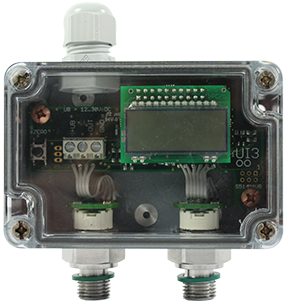

Differenzdrucktransmitter für Hochdruck mit Display

Vielseitig einsetzbarer und zuverlässiger Differenzdrucktransmitter, bereit für nahezu jedes Medium.

Messbereiche

  • 5…1.000 bar
  • Überdruck 1,2* (1,5*) x Nenndruck

Zulassungen

  • EMV-und ESD-geprüft nach:
    • EN 50082-1
    • EN 50082-2

Betriebsspannung

  • 14...28 VDC ± 10 %

Messparameter

  • Linearitätsfehler +/- 1% FS
  • Gesamtfehler +/- 2,5% FS

Umgebungsbedingungen

  • Betriebstemperaturbereich: 0…+50°C
  • Lagertemperaturbereich: -20…+120°C



  • Anwendungsmöglichkeiten:
    • Hydraulik
    • Pneumatik
    • Umwelttechnik
    • Prozesstechnik
    • Klimatechnik
    • Landmaschinentechnik
    • Halbleitertechnik
    • Kfz-Technik
    • Heizungsanlagen
    • Industrieroboter
  • Lieferumfang:
    • Differenzdrucktransmitter ZDT-H
  • Bestelloptionen:
    • Gewünschter Druckbereich, wie angegeben
    • Ausgangssignal, wie angegeben
    • Prozessanschluss; andere auf Anfrage
    • LCD-Display

ZS-1

Differenzdrucksensor für Niederdruck - ZS-1

Differenzdrucksensor für Niederdruck

Kompakter und robuster Differenzdrucktransmitter zur Messung an Luft und anderen nicht-aggressiven Medien

Messbereiche

Druckbereich (mbar) Linearitätsfehler
max.
(±% FS)
Temp.-
Fehler max.
(± % FS)
Wiederholgenauigkeit
(± % FS)
0...0,25 0,5 6 4
0…0,5 0,5 4 2
0…1 0,8 2,5 1
0…2,5 0,8 2 0,3

Zulassungen

  • EMV-und ESD-geprüft nach:
    • EN 50082-1
    • EN 50082-2

Betriebsspannung

  • Wahlweise:
    • 24 VDC/AC ±10 % (0...10 V)
    • 15...30 VDC (4...20 mA)

Messparameter

  • Hysterese: 0,1 %
  • Überlastbarkeit: 250 mbar
  • Ansprechzeit: < 2,5 s

Umgebungsbedingungen

  • Betriebstemperaturbereich: -20...+50 °C



  • Anwendungsmöglichkeiten:
    • Filterüberwachung
    • Ansteuerung von Gebläsen
    • Umwelttechnik
    • Medizintechnik
    • Niveauüberwachung von Flüssigkeiten
    • Maschinen- und Anlagenbau
  • Lieferumfang:
    • Differenzdrucktransmitter ZS-1
  • Bestelloptionen:
    • Gewünschter Druckbereich, wie angegeben
    • Ausgangssignal, wie angegeben
    • Prozessanschluss; andere auf Anfrage

ZS-2

Differenzdrucksensor für Niederdruck - ZS-2

Differenzdrucksensor für Niederdruck

Kompakter und robuster Differenzdrucktransmitter zur Messung an Luft und anderen nichtaggressiven Medien

Messbereiche

Druckbereich
(mbar)
Linearitätsfehler
max.
(± % FS)
Temp.-
Fehler max.
(± % FS)
Wiederholgenauigkeit
(± % FS)
0…2,5 1,0 3,5 0,3
0…5 1,0 2,5 0,3
0…10 1,0 1 0,2
0…25 0,8 1 0,1
0…50 0,8 1 0,1
0…100 0,8 1 0,1
0…250 0,5 1 0,1
0…500 0,5 1 0,1
0…1.000 0,5 1 0,1

Zulassungen

  • EMV und ESD geprüft nach:
    • EN 50082-1
    • EN 50082-2

Betriebsspannung

  • Wahlweise:
    • 24 VDC/AC ±10 % (0...10 V)
    • 15...30 VDC (4...20 mA)

Messparameter

  • Hysterese: 0,1 %
  • Überlastbarkeit: 4* fach bis 500 mbar, darüber 2* fach
  • Ansprechzeit: < 2,5 s

Umgebungsbedingungen

  • Betriebstemperaturbereich: -20…+50°C



  • Anwendungsmöglichkeiten:
    • Filterüberwachung
    • Ansteuerung von Gebläsen
    • Umwelttechnik
    • Medizintechnik
    • Niveauüberwachung von Flüssigkeiten
    • Maschinen- und Anlagenbau
  • Lieferumfang:
    • Differenzdrucktransmitter ZS-2
  • Bestelloptionen:
    • Gewünschter Druckbereich, wie angegeben
    • Ausgangssignal, wie angegeben
    • Prozessanschluss; andere auf Anfrage
