CANopen-E/A-Module

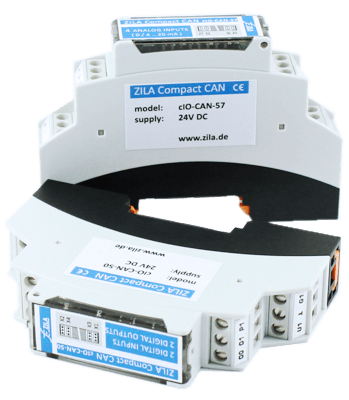

Hutschienen Modul stehend und liegend Messumformer

ZILA cIO: Kompakte CANopen-E/A-Module

Kompakte CANopen-E/A-Module mit DIN-Trageschienenaufsatz und unterschiedlichen elektrischen Anschlüssen

Eigenschaften CAN-Bus

CAN-Bus Eigenschaften

  • CAN-Bus nach ISO11898
  • CANopen remote I/O Module entsprechend den CiA Draft Standards DS301 Version 4.2 und DS401 Version 3.0
  • CAN-Baudraten bis 1MBit
  • CAN-Bus nach ISO11898 mit Transceiver TJA1050

CANopen Funktionen

Funktionen der CANopen-E/A-Module

  • Dynamisches PDO Mapping
  • Variable PDO Identifier
  • CANopen PDO Übertragungsmodi: synchron, asynchron, ereignisgesteuert, zyklisch, azyklisch, Remote-Frame-bezogen
  • Event Timer und Inhibit Timer für alle Transmit PDOs
  • Nodeguarding, Lifeguarding und Heartbeat
  • Emergency-Nachrichten

Technische Spezifikationen

Technische Eigenschaften

  • Kunststoffgehäuse zum Aufrasten auf DIN-Trageschienen
  • Abmaße ca. (LxBxH) 18 x 90 x 62 mm
  • Betriebsspannung: 11...32V DC (typ. 24V DC)
  • Betriebstemperatur: 0...+55 °C (optional -40...+70 °C)
  • Interne Ausgangsschutzschaltungen gegen Überspannung und elektrostatische Entladung
  • Galvanische Trennung von Feldbus- und I/O-Ebene
  • Leitungsquerschnitt: 0,08...1,5 mm² (AWG28...AWG14)

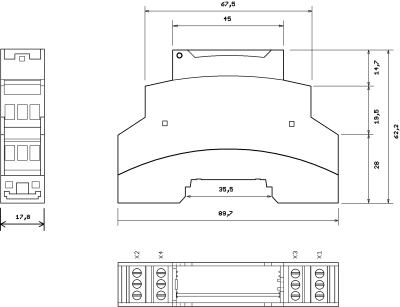

technische Zeichnung und Abmessungen CANopen E/A Modul

Module der Serie

cIO-CAN-50

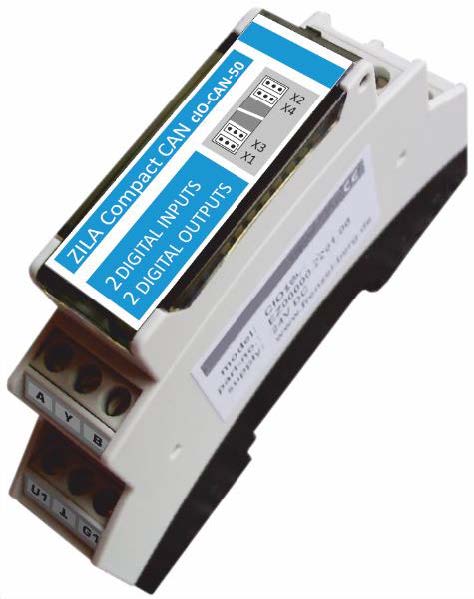

cIO-CAN-50 Hutschienenmodul Messumformer

  • Zwei digitale Eingänge (24V)
  • Zwei digitale Ausgänge (24V); versorgungsschaltend
  • Sonderfunktionen: Ereigniszähler, Pulsvermessung, PWM

Betriebsanleitung cIO-CAN-50

cIO-CAN-51

cIO-CAN-51 Hutschienenmodul Messumformer

  • Zwei digitale Ausgänge (24V) als Vollbrückentreiber bis max. 2 A
  • Spitzenstrom für DC-Motoren, Ventile u.ä.

Betriebsanleitung cIO-CAN-51

cIO-CAN-52

cIO-CAN-52 Hutschienenmodul Messumformer

  • Vier analoge Ausgänge (-10V...+ 10V)

Betriebsanleitung cIO-CAN-52

cIO-CAN-53

cIO-CAN-53 Hutschienenmodul Messumformer

  • Ein analoger Stromausgang (0...1 A) für ein Proportionalventil

Betriebsanleitung cIO-CAN-53

cIO-CAN-55

cIO-CAN-54 Hutschienenmodul Messumformer

  • Vier Eingänge (0...+10V / -10...+10V )
  • Auflösung: 16 Bit

Betriebsanleitung cIO-CAN-55

cIO-CAN-56

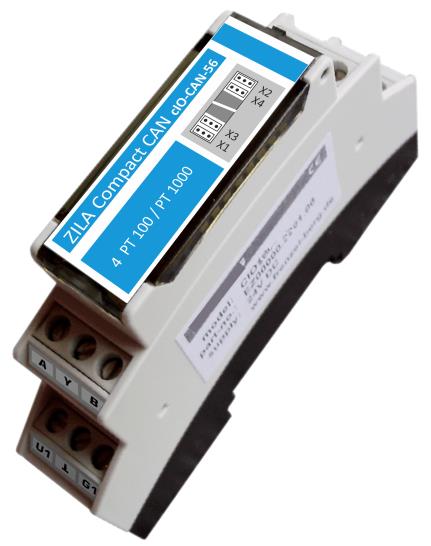

cIO-CAN-56 Hutschienenmodul Messumformer

  • Temperaturmessung, Messbereich -100°C .. +500°C (0,1K Auflösung)
  • Anzahl der Messkanäle: vier-in-zwei Draht-Technik, zwei-in-drei Draht-Technik, ein-in-vier Draht-Technik

Betriebsanleitung cIO-CAN-56

cIO-CAN-57

cIO-CAN-57 Hutschienenmodul Messumformer

  • Vier analoge Stromeingänge (0...20 mA / 4...20 mA)
  • Auflösung: 16 Bit

Betriebsanleitung cIO-CAN-57

cIO-CAN-58

cIO-CAN-58 Hutschienenmodul Messumformer

  • Zwei analoge Stromausgänge (4...20 mA)
  • Auflösung: 12 Bit

Betriebsanleitung cIO-CAN-58

cIO-CAN-59

cIO-CAN-59 Hutschienenmodul Messumformer

  • Zwei digitale Eingänge (24V)
  • Zwei digitale Ausgänge (24V) versorgungsschaltend
  • Sonderfunktionen: Compare-Counter

Betriebsanleitung cIO-CAN-59

cIO-CAN-60

cIO-CAN-60 Hutschienenmodul Messumformer

  • Zwei analoge Stromausgänge 0 .. 20 mA
  • Auflösung: 12 Bit

Betriebsanleitung cIO-CAN-60

Produktbeschreibung

CANopen E/A Module cIO

Die Module der cIO-CAN-Serie sind universell einsetzbare Ein- und Ausgabebaugruppen für die Integration von Sensor- und Steuerungssignalen in CANopen Prüf- und Automatisierungssystemen. Das äußerst kompakte Kunststoffgehäuse ist zum Aufrasten auf DIN-Tragschienen vorgesehen. Mittels DIP-Schaltern lassen sich Node-ID und CAN-Baudrate schnell und einfach einstellen.
In den E/A-Modulen sind die CANopen-Standards DS301 und DS401 implementiert. Die Module unterstützen CAN-Nachrichten mit 11- und 29-Bit Identifier.

Lieferumfang

  • CANopen-E/A-Modul entsprechend des gewählten Modells


Preise und Verfügbarkeit

Nutzen Sie unsere Kontaktmöglichkeiten für ein individuelles Angebot zu unseren CANopen-E/A-Modulen. Setzen Sie sich gleich unter der Rufnummer +49-6251-8462-0 mit uns in Verbindung, kontaktieren Sie uns direkt über die E-Mail-Adresse Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein! oder über unser Kontaktformular. Unser erfahrenes Vertriebsteam freut sich auf Ihre Anfrage!
