Differenzdruckbegrenzer DDB

Elektronisch konfigurierbare Druckbegrenzer, Druckwächter und Sicherheitsdruckbegrenzer für die Differenzdrucküberwachung von Luft und anderen gasförmigen Medien.

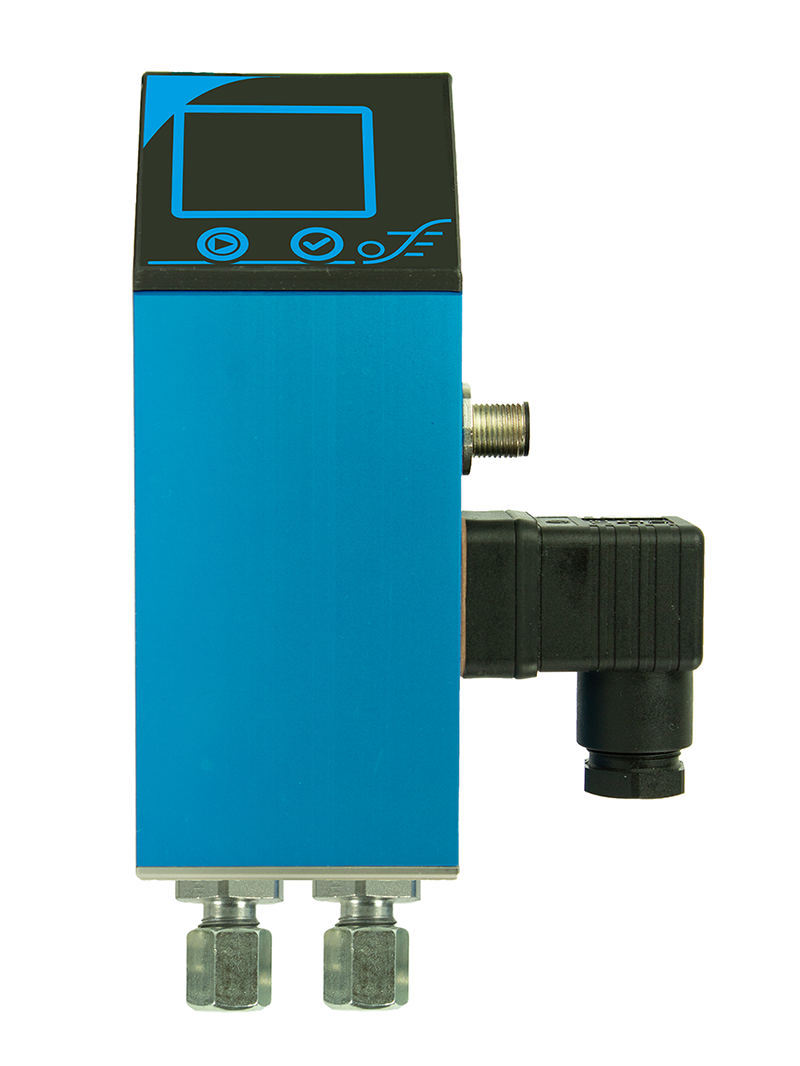

Differenzdruckbegrenzer Aluminium eloxiert Frontansicht mit Anschlüssen

Produktbeschreibung

In vielen Industriezweigen werden Druckschalter verwendet um sicherheitskritische Anlagen und Druckkreisläufe zu überwachen. Die elektronischen Druckbegrenzer, Druckwächter und Sicherheitsdruckbegrenzer der ZILA GmbH bieten dabei ein hohes Maß an Genauigkeit und höchste Sicherheitsfunktion. Ob Druckbegrenzer oder Druckwächter als einzelnes Gerät oder aber auch die Kombination aus einer dieser Funktionen mit einem zusätzlichen Sicherheitsdruckbegrenzer, die ZILA GmbH stellt hier gleich mehrere Varianten zur Verfügung um für Sie die optimale Sicherheitsstufe zu erreichen. Alle Geräte entsprechen der Sicherheitsanforderungsstufe SIL-2 und eignen sich hervorragend für die Filter- und Pumpenüberwachung sowie für allgemeine Prozesslösungen des Maschinen- und Anlagenbaus.

Druckwächter DWK

Druckwächter sind Steuergeräte zur Druckbegrenzung mit zwei einstellbaren Schaltpunkten (Ein- und Ausschaltpunkt). Während der Ausschaltpunkt zur Begrenzung des Anlagendruckes dient, wird mit Erreichen des Einschaltpunktes der Normalbetrieb wieder freigegeben.

Druckbegrenzer DBK

Als Druckbegrenzer werden Geräte bezeichnet, die bei Unter- oder Überschreitung eines eingestellten Druckgrenzwertes Anlagen abschalten und danach durch manuellen Eingriff autorisierter Personen zurückgesetzt werden können.

Sicherheitsdruckbegrenzer SDBK

Ein Sicherheitsdruckbegrenzer entspricht im Wesentlichen einem Druckbegrenzer, wobei manuelle Entriegelung nur durch ein zusätzliches Hilfsmittel möglich ist.

Produkteigenschaften

Produkteigenschaften

  • Produktfamilie aus Druckbegrenzern, Druckwächtern und Sicherheitsdruckbegrenzern.
  • Langzeitstabile Druckmesszellen für die Differenzdrucküberwachung in Luft und anderen gasförmigen Medien, in spezieller Ausführung auch für aggressive Medien geeignet.
  • Einfache und hoch präzise Parametereinstellung mittels Android- und iOS-App.
  • Direkte Druckanzeige am Display sowie unabhängiger analoger Druckausgang 4...20 mA.
  • Hinreichende Servicefunktionen wie z.B. Änderungsdokumentation oder Selbsttestfunktion.
  • Sicherheitsanforderungsstufe SIL-2.

Technische Spezifikationen

Technische Spezifikationen



Allgemein

  • Die Druckmesszellen werden je nach Einsatzzweck und Verfügbarkeit dimensioniert.
  • Betriebsspannung 16...32V DC (max. 2,4W)
  • Abmessungen 150 x 60 x 42 mm (L x B x H)
  • Schutzklasse IP65

Medien- und Einsatzbedingungen

  • Luft und andere gasförmige Medien
  • Betriebstemperatur -40...+75 °C
  • Medientemperatur -40...+125 °C
  • Überlastdruck 10-fach
  • Berstdruck 15-fach

Anschlussmöglichkeiten

  • Analoger Stromausgang 4...20 mA
  • 2x konfigurierbare Digital I/O Ports
  • Verschiedene Prozessanschlüsse: G1/8"-Innengewinde, Rohrverschraubung 4 mm oder 6 mm, Schlauchanschluss 4-6 mm

Anwendungen

Anwendungen

  • Filter- und Pumpenüberwachung
  • Lüftungs-, Heizungs- und Klimatechnik
  • Überwachung von Gebläsen und Ansaugsystemen
  • Prozessmesstechnik
  • Maschinen- und Anlagenbau

Präzise Einstellung von Schaltschwellen und Schaltverzögerungen

ZILA's Druckbegrenzer, -wächter und Sicherheitsdruckbegrenzer lassen sich gewohnt komfortabel und präzise mittels Software einstellen. Die neue Gerätefamilie kann sehr einfach mit einem Smartphone oder Tablet verbunden und neu eingestellt werden. Hierzu ist eine Authentifizierung über eine Kennwortabfrage notwendig.

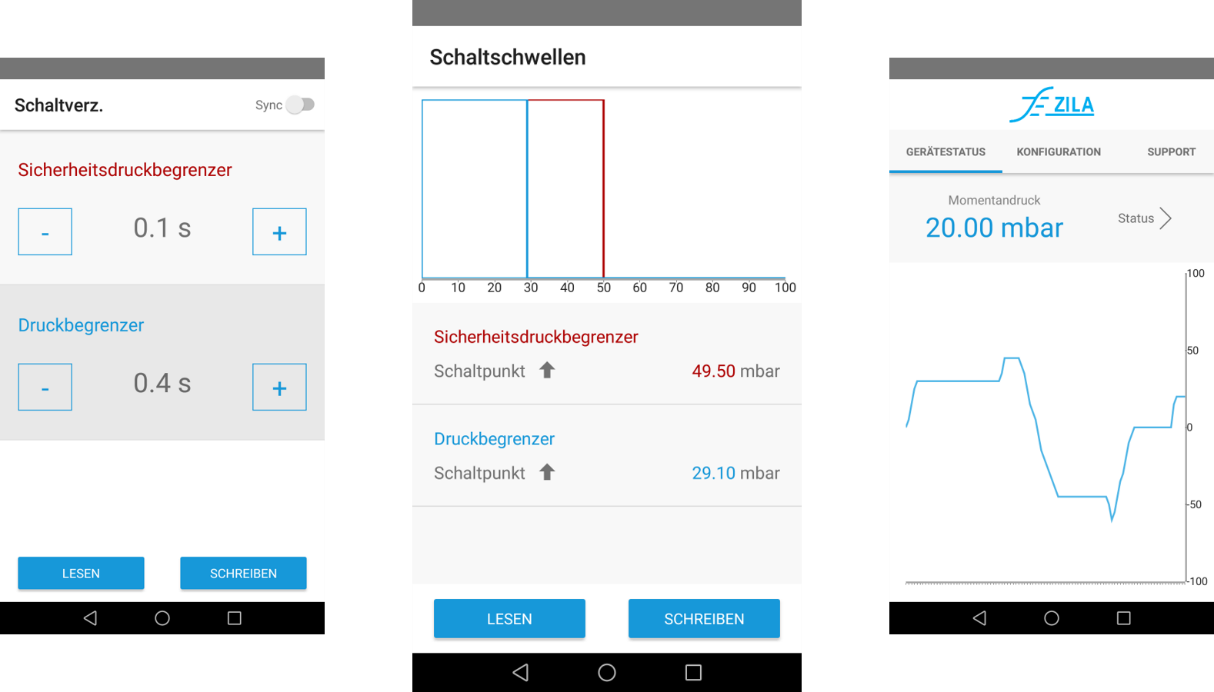

Differenzdruckbegrenzer App zur Einstellung der Schaltverzögerung

Einfache Gerätebedienung und weitreichende Servicefunktionen erleichtern die Anlageninbetriebnahme

Zur Vereinfachung der Anlageninbetriebnahme und der regelmäßigen Prüfung der Sicherheitsfunktionen sowie einer kontinuierlichen Dokumentation von Druck und Temperatur bieten die Druckschalter umfassende Servicefunktionen.

Gerätestammdaten und Änderungsdokumentation

Vor der Auslieferung wird das Gerät auf Funktion geprüft, kalibriert sowie Schaltgrenzen und Verzögerungszeiten voreingestellt. Diese Daten werden im Gerät manipulationssicher abgelegt und sind in Form eines Einstellprotokolls jederzeit mittels App abrufbar. Das Ändern der Einstellungen kann mittels Smartphone erfolgen. Dabei speichert das Gerät die Änderungen, die Uhrzeit und den Nutzer.

Digital I/O

Die neuen Geräte besitzen 2 unabhängige als Ein- und Ausgang konfigurierbare Digital I/O-Pins. Diese können z.B. als Voralarm oder zur "Fernentriegelung" genutzt werden. Ein interner PullUP auf 5 V liegt vor. Der Eingangspegel darf von 0 V bis Versorgungsspannung (Vcc) betragen. Die Eingangsschaltschwelle ist einstellbar von 1-24 V. Als digitaler Ausgang können Lasten bis maximal 500 mA getrieben werden, z.B. Relaisspule oder Schütz.

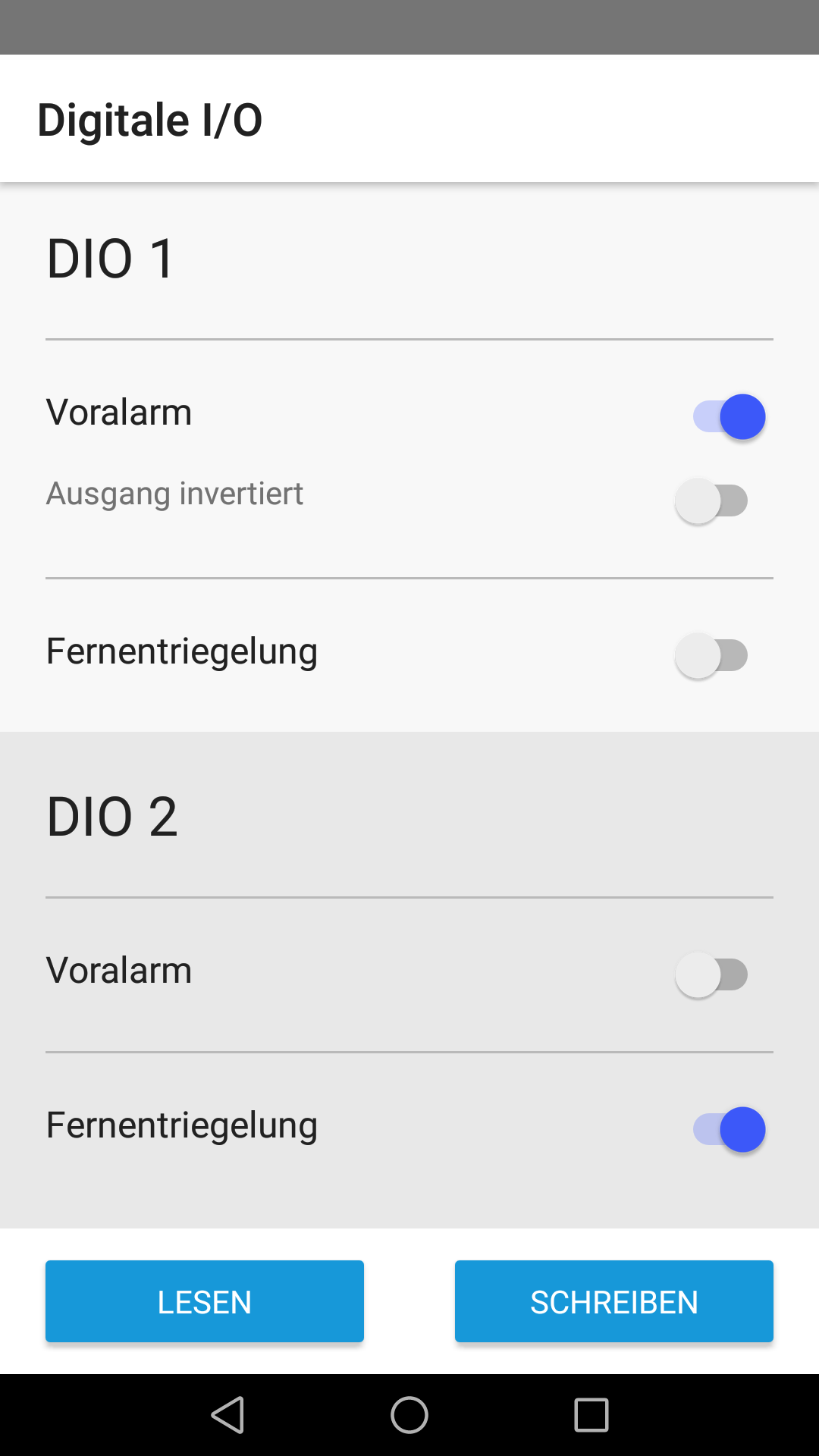

konfiguration von digitalen Inputs und Outputs

Nullpunktverschiebung

Zum Kompensieren von Offsetfehlern nach dem Einbau steht die Funktion einer Nullpunktverschiebung zur Verfügung. Die Zero-Korrektur kann im Bereich von -50...+50% vom Nenndruck beliebig oft wiederholt werden. Durch Tastenbestätigung in der App wird der am Sensor anliegende Druck als 0 bar angenommen. Alternativ kann die Verschiebung auch durch einen Cursor eingestellt werden.

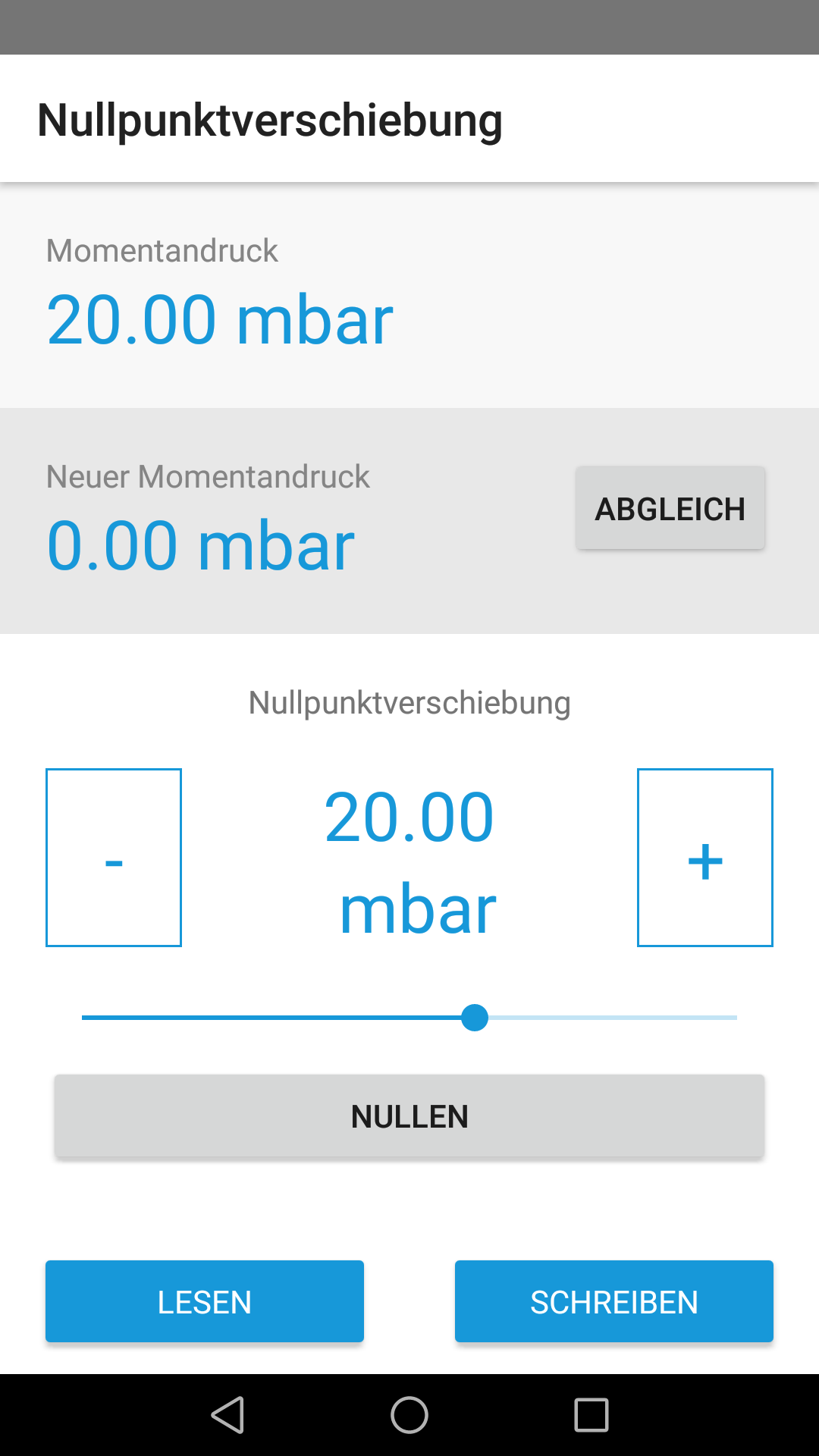

Differenzdruckbegrenzer App Einstellung der Nullpunktverschiebung
