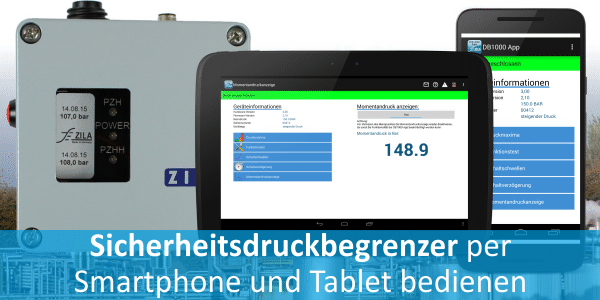

elektronischen Sicherheitsdruckbegrenzer mit App bedienen

DB1000 App

Sicherheitsdruckbegrenzer DB1000/2 komfortabel konfigurieren & administrieren

Mit der DB1000 App sind Kunden von ZILA in der Lage, ihren Sicherheitsdruckbegrenzer DB1000/2 sehr einfach und äußerst komfortabel über Smartphone und Tablet zu konfigurieren und administrieren. Darüber hinaus eignet sich die App als Schnittstelle für den Gerätesupport. Die App unterstützt deutsche und englische Bedienoberfläche.

Get it on Google Play

Voraussetzungen

Für die Nutzung der DB1000 App gelten folgende Voraussetzungen:

  • USB-Hostfähiges Smartphone oder Tablet mit AndroidTM-Betriebssystem ab Version 4.0.3
  • OTG-USB Kabel sowie USB 2.0 auf USB
  • Sicherheitsdruckbegrenzer DB1000/2 ab Firmware Version 2.11

Installation

Die App kann über den Google Play StoreTM kostenfrei heruntergeladen werden.

Allgemeines

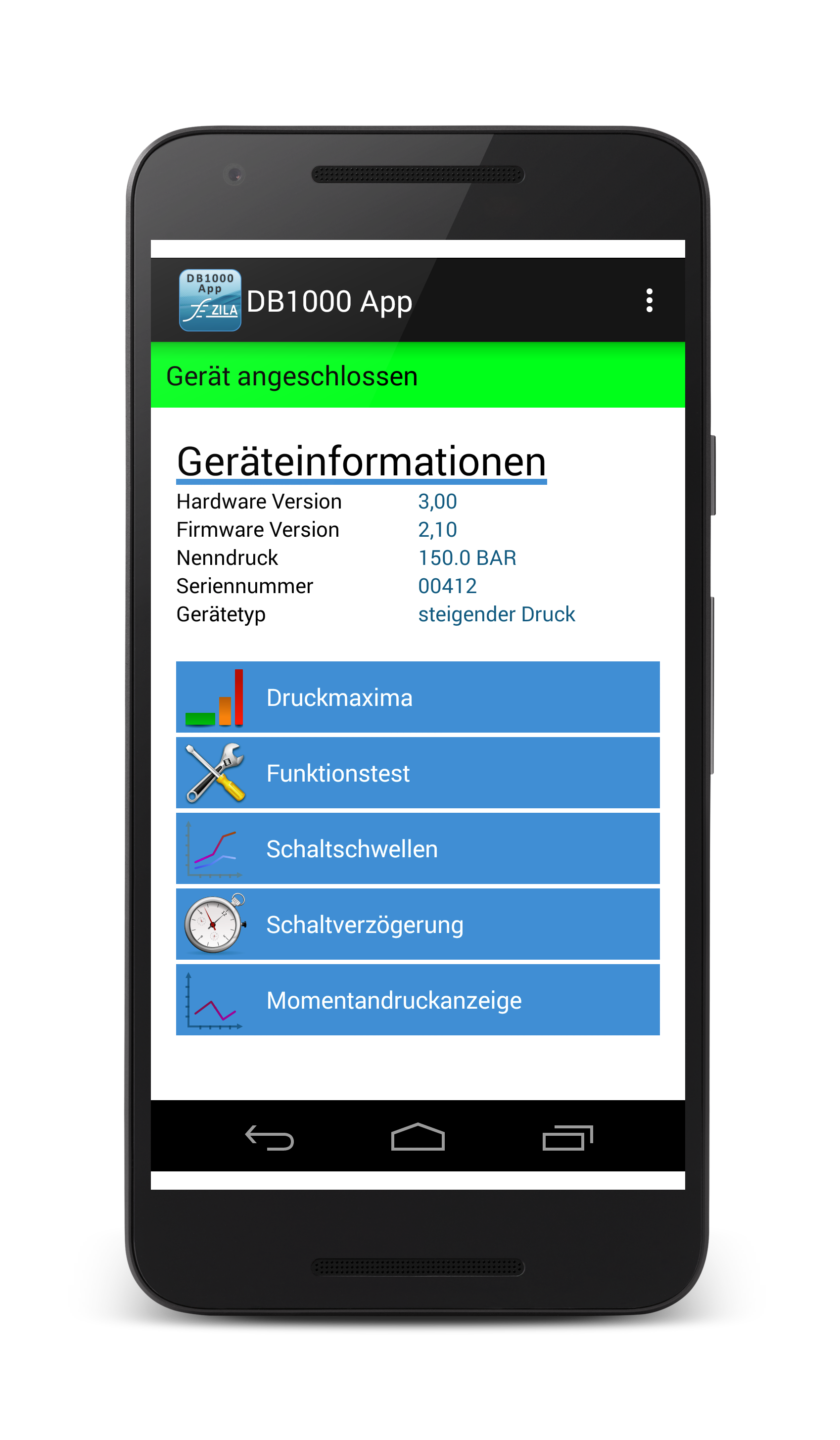

DB1000 App Funktionen

Damit die App korrekt arbeitet muss zunächst das Smartphone mit dem DB1000/2 über das USB Kabel verbunden werden. Erst mit einer bestehenden Verbindung zwischen dem mobilen Endgerät und dem DB1000/2 kann die App gestartet werden. Wurde die Verbindung erkannt, wird der Startbildschirm der App angezeigt. Innerhalb der App kann jederzeit geprüft werden, ob die Verbindung zum DB1000/2 besteht. Wird die Verbindung, nach einer Unterbrechung, erneut aufgebaut, wird die Startseite angezeigt.
Auf der Startseite sind im oberen Bereich Informationen zum verbundenen DB1000/2 sichtbar sowie die verschiedenen Funktionen der App:

  1. Druckmaxima
  2. Funktionstest
  3. Schaltschwellen
  4. Schaltverzögerung Bedienungshilfe und Handbuch
  5. Kontakt und Impressum
  6. Service und Fehlerbeschreibung

Funktionen der DB1000 App

Die einzelnen Funktionen der DB1000 App im Überblick.

Druckmaxima

Ermöglicht das Auslesen des gemessenen maximalen Drucks vom Druckbegrenzer und vom Sicherheitsdruckbegrenzer mit Datums- und Zeitangabe. Für eine erneute Erfassung ist das Löschen der Maxima möglich. Der Datums- und Zeitstempel wird auf den Löschzeitpunkt gesetzt.

Funktionstest

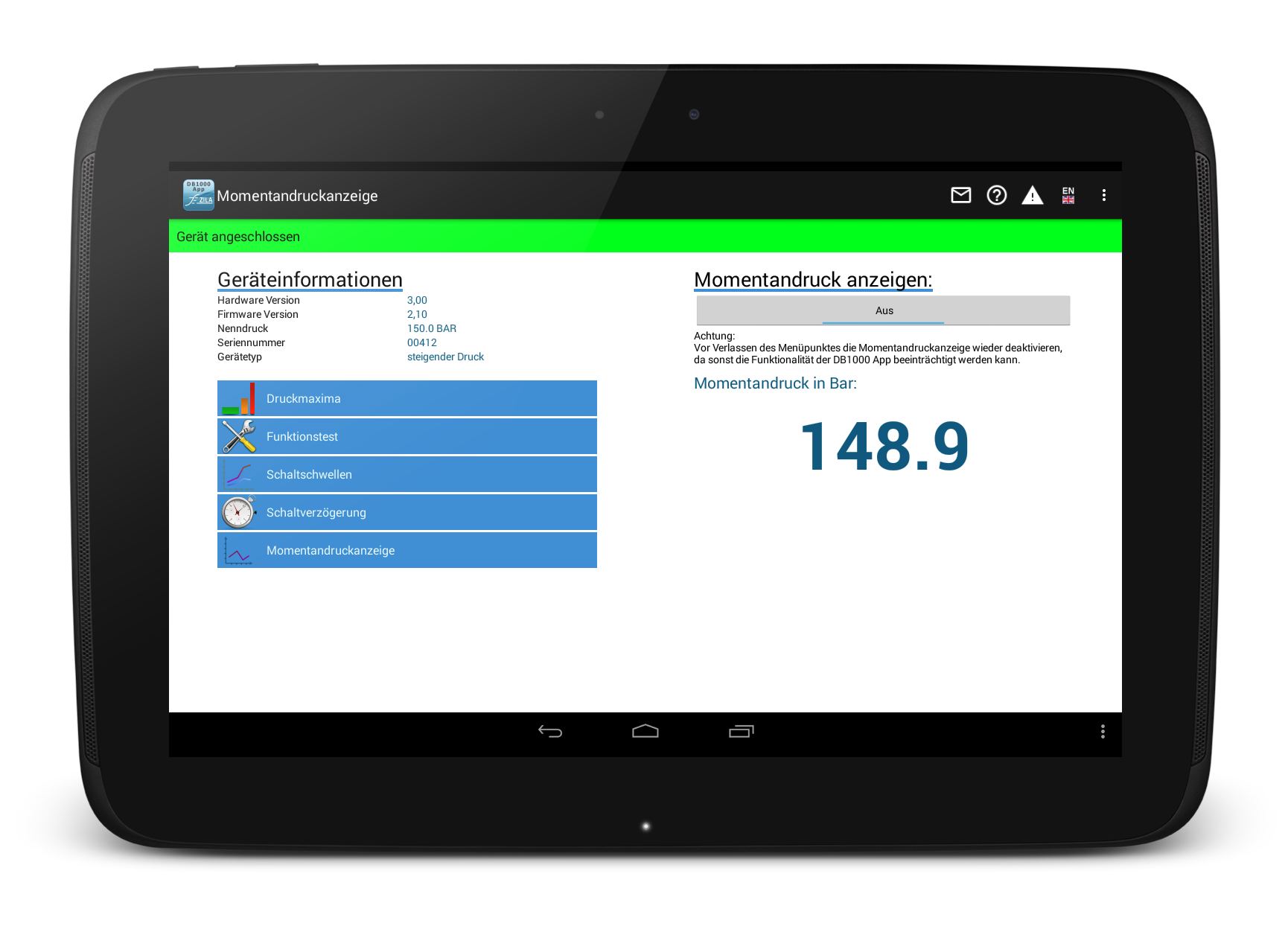

DB1000 App Momentandruckanzeige

Die App Funktion „Funktionstest“ testet die Funktionstüchtigkeit des elektronischen Druckbegrenzers und Sicherheitsdruckbegrenzers durch Auslösen der Schaltfunktion. Um einen der Tests auszuführen, muss der entsprechende Button gedrückt werden. Nach dem Test erscheint auf dem Bildschirm des mobilen Endgerätes das Testergebnis mit folgenden Rückmeldungen:
1. erfolgreich: 
2. erfolglos: x
Am Sicherheitsdruckbegrenzer blinkt die entsprechende LED des getesteten Begrenzers (PHZ/PZL oder PZHH/PZLL). Der Test kann wiederholt werden, wenn der Druckbegrenzer bzw. Sicherheitsdruckbegrenzer des DB1000/2 zurückgesetzt wurde. Bitte entnehmen Sie der technischen Dokumentation die Durchführung eines Resets der elektronischen Druckbegrenzungseinheiten. Sind Druckbegrenzer und Sicherheitsdruckbegrenzer zurückgesetzt, erlischt das Testergebnis erlöschen und es kann erneut getestet werden.

Schaltschwelle

Innerhalb dieser Funktion erfolgen das Auslesen und die Einstellung der Werte für die Schaltschwellen. Zunächst wird der aktuell gemessene Druck in Bar und Prozent angezeigt.
Über die Regelschieber oder das Eingabefeld lassen sich die angezeigten Werte verändern. Mit einem Klick auf den Button „Speichern“ werden die eingestellten Werte auf das Gerät übertragen und dort gespeichert.
Mit einem Klick auf den Button „Auslesen“ werden die aktuell gespeicherten Werte aus dem Sicherheitsdruckbegrenzer DB1000/2 ausgelesen.

Schaltverzögerung

Innerhalb dieser App-Funktion kann zunächst die aktuell voreingestellte Schaltverzögerung angezeigt (ausgelesen) werden. Mit einfachen Bedienelementen lassen sich andere Verzögerungssekunden einstellen und durch den entsprechenden Button auf dem Gerät speichern.

Einstellungen

Der Menüpunkt „Einstellungen“ ist über das Bedienelement am oberen rechten Rand erreichbar. Hier lässt sich die Sprache der Bedienoberfläche ändern als auch verschiedene Informationen abrufen.

Kontakt und Support

Um Kontakt zum Betreiber der beschriebenen App aufzunehmen, entnehmen Sie die Kontaktdaten dem Impressum innerhalb der DB1000 App bzw. aus der vorliegenden Dokumentation. Die vorliegende Dokumentation dient als Beschreibung zur Bedienung der DB1000 App. Darüber hinaus leistet die ZILA GmbH keinen weiteren Anwender-Support zur DB1000 App. Hingegen können innerhalb der Applikation Informationen zum technischen Support bzgl. des Sicherheitsdruckbegrenzers DB1000/2 angeboten werden. Neben Kontaktinformationen finden Sie außerdem unter dem Menüpunkt „Support“ Empfehlungen zur Verhaltensweise bei Störungen sowie Hinweise zur Fehlererkennung, den sog. „Blink-Codes“.

Sicherheitsdruckbegrenzer

Elektronische Sicherheitsdruckbegrenzer sind Geräte für die Prozesstechnik, die bei Unter- oder Überschreitung eines eingestellten Druckgrenzwertes Anlagen abschalten und danach nur durch manuellen Eingriff autorisierter Personen zurückgesetzt werden können. Es handelt sich bei dem Sicherheitsdruckbegrenzer DB1000/2 um die Kombination eines Druckbegrenzers und eines Sicherheitsdruckbegrenzers in einem gemeinsamen Alu-Druckguss-Gehäuse (IP-65).

Android, Google Play und das Google Play-Logo sind Marken von Google Inc.
