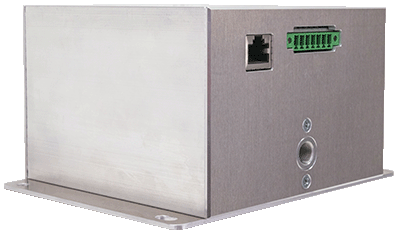

Ölzustandssensor FluidIX Lub-6
Inline-fähiger Sensor auf Basis einer Mehrkanal-Infrarot-Messzelle zur permanenten Überwachung des Ölzustandes und Vermeidung von Maschinenschäden
Datenblatt Ölzustandssensor FluidIX Lub-6
Montage- und Betriebsanleitung Ölzustandssensor FluidIX Lub-6
Produkteigenschaften
- Sensor zur Online-Überwachung des Ölzustandes
- Einstellbare Grenzwerte zur Parameterüberwachung
- Robuster Aufbau zur direkten Montage an Maschinen und Anlagen
- Inline-fähiger Sensor auf Mehrkanal-IR-Messzellenbasis
- Direkte Anbindung an Steuerung mittels ModBus TCP/IP; GSM-Modul und MQTT in Vorbereitung
- Komfortable Konfiguration und Diagnose über grafisches User-Interface
Technische Spezifikationen
Allgemein
- Robustes Aluminiumgehäuse
- Betriebsspannung: 18...36V DC (max. 400 mA @18V)
- Abmessungen: 150 x 119 x 82 mm (L x B x H)
Medien- und Einsatzbedingungen
- Betriebstemperatur: 0...+70 °C (optional 0...+90 °C)
- Maximaler Betriebsdruck: 10 bar (optional 30 bar)
- Lagertemperatur: -40...+90 °C
Anschlussmöglichkeiten
- Ethernet-Port für Kommunikation über herstellerunabhängiges Busprotokoll ModBus TCP/IP
- Digitale I/O-Ports: 1x Digital In 18...36V (10 mA max.), 4x Digital Out 18...36V (5 mA max.)
- Bedienung über grafisches User-Interface im eingebundenen Netzwerk
Messparameter
Abhängig von der Detektorkonfiguration können bis zu 6 Größen gleichzeitig bestimmt werden:
- Wassergehalt
- Oxidation
- Reziproke Oxidation
- Nitrierung
- Sulfatierung
- Rußgehalt
- Antiverschleiß-Additiv
- ZDDP-Antiverschleiß-Additiv
- EP/AW-Additiv
- Aminisches Antioxidantien-Additiv
Anwendung
- Turbinen (z.B. für Wasser, Dampf und Wind)
- Kraftwerkstechnik
- Hydraulik
- Schiffahrt
- Gas-/Heizöl-/Dieselmotoren
- Transformatoren
- Prozessindustrie
- Produktion
- Papier- und Zellstoffindustrie
Produktbeschreibung
Auf Basis der nicht-dispersiven-Infrarot Technologie (NDIR) hat die ZILA GmbH ein inline-fähiges Messsystem entwickelt, welches permanent den Ölzustand direkt in der Anlage überwacht. Das optische Messsystem besteht aus einer Mehrkanal-Infrarot-Messzelle mit dazugehöriger Elektronik und Peripherie. Hierbei absorbieren die im Öl vorhandenen Moleküle das Infrarotlicht bei bestimmten Wellenzahlen aufgrund ihrer typischen Bindungsformen unterschiedlich stark. Im Laufe der Betriebszeit ändern sich diese Moleküleigenschaften, wodurch eine Signaländerung in bestimmten Bereichen des Infrarotspektrums detektiert werden kann. Das System liefert so kontinuierlich Echtzeit-Informationen über den Ölzustand welche mit Labormesswerten vergleichbar sein sollen. Die Ansteuerung und Konfiguration der Elektronik erfolgt dabei über eine benutzerfreundliche und grafische Bedienoberfläche. Digitale Ausgänge sowie eine ModBusTCP/IP-Schnittstelle erlauben eine einfache Integration in die Anlagensteuerung.

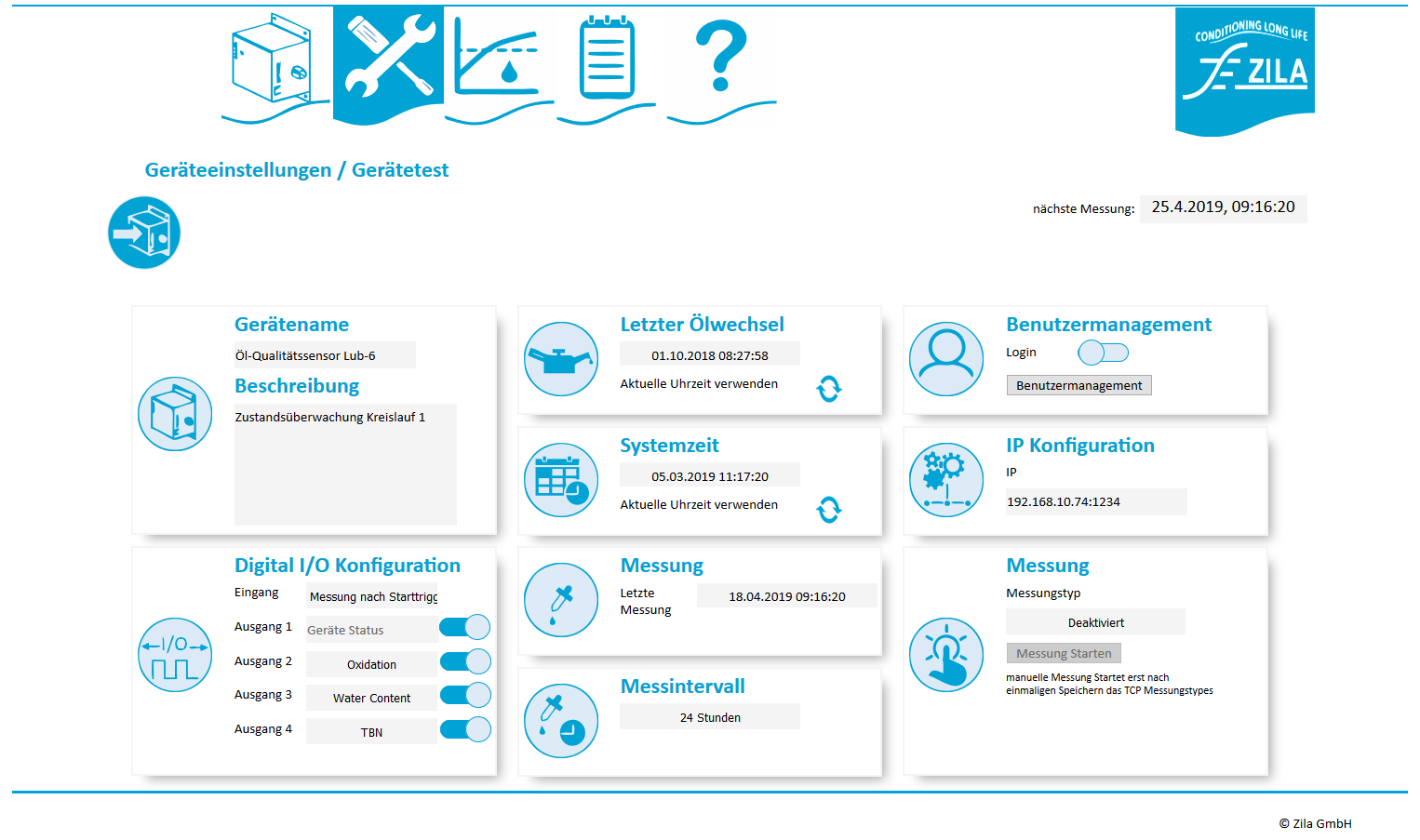

Komfortable Inbetriebnahme und Bedienung durch grafisches User-Interface
Der Sensor kann bequem in bestehende und neue Systeme integriert werden. Digitale Signale und ModBusTCP/IP erlauben die direkte und einfache Anbindung des Sensors an eine Steuerung. Eine benutzerfreundliche Bedienoberfläche verhilft zur schnellen Konfiguration der Sensoreinstellungen. Es können Messintervalle definiert und hierbei verschiedene Grenzwerte entsprechend den Ölparametern eingestellt werden. Eine weitere Option erlaubt die grafische Darstellung der aufgezeichneten Messergebnisse. Der so gezeigte Trendverlauf gibt bereits Aufschluss über den aktuellen Status des Ölzustandes und kann zur Früherkennung genutzt werden. Alle Änderungen werden mitgeloggt.
Preise und Verfügbarkeit
Nutzen Sie unsere Kontaktmöglichkeiten für ein individuelles Angebot zu unserem Ölzustandssensor FluidIX Lub-6. Setzen Sie sich gleich unter der Rufnummer +49-6251-8462-0 mit uns in Verbindung, kontaktieren Sie uns direkt über die E-Mail-Adresse Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein! oder über unser Kontaktformular. Unser erfahrenes Vertriebsteam freut sich auf Ihre Anfrage!
